Які помилки зазвичай допускають при виборі автоматичного вимикача?

Безпечна експлуатація внутрішніх силових мереж безпосередньо залежить від точності підбору комутаційних апаратів, що встановлюються в розподільчому щиті. Головне завдання захисного модуля полягає в миттєвому знеструмленні лінії при виникненні струмів короткого замикання або тривалого теплового навантаження, яке перевищує допустимі параметри кабелю. Часто при самостійному проєктуванні або швидкому ремонті лінійні пристрої купуються навмання, орієнтуючись лише на загальні розмовні назви номіналів, що суперечить вимогам до правильного проєктування та захисту електромереж, визначеним ПУЕ. Неправильно підібраний автоматичний вимикач або не спрацює під час аварії, що призведе до плавлення ізоляції та пожежі, або буде постійно вимикати живлення без реальної загрози. На українському ринку представлено безліч брендів захисної апаратури різного цінового сегмента, серед яких високою популярністю завдяки балансу вартості та надійності користуються автоматичні вимикачі АСКО, адаптовані під стандартні параметри українських електромереж.

Сучасний підхід до комплектації силових щитів вимагає ретельного розрахунку перерізу жил провідників та сумарної потужності підключеного обладнання. Модульні пристрої не захищають побутову техніку чи людину від ураження струмом – вони розроблені виключно для збереження самого кабелю від деструктивного термічного впливу. Коли виникає потреба модернізувати ввідно-розподільчий пристрій квартири чи приватного будинку, забудовники прагнуть вигідно купити автомати електричні з відповідною часо-струмовою характеристикою розчеплювача. При цьому важливо чітко розрізняти побутові модульні вимикачі для захисту мережі та потужні промислові силові автомати, оскільки їхні внутрішні вузли розраховані на абсолютно різні пускові струми та режими експлуатації.

Які технічні характеристики є визначальними при виборі автомата

Грамотний інженерний підбір захисного апарату базується на декількох маркувальних параметрах, нанесених на передню панель корпусу пристрою. Ігнорування хоча б одного з цих показників перетворює модульний блок на марну пластикову коробку на DIN-рейці.

При аналізі автоматичних вимикачів першочергово оцінюють такі характеристики, як:

1. Номінальний струм (In): значення струму в Амперах, яке пристрій здатний тривалий час пропускати номінальний струм без розмикання ланцюга при нормальній температурі. Номінал автомата завжди підбирається за найслабшою ланкою в лінії – за допустимим тривалим струмом кабелю, а не за сумарною потужністю приладів.
2. Тип часо-струмової характеристики (крива відключення): визначає швидкість спрацьовування електромагнітного розчеплювача при короткочасному перевищенні номіналу (пускових струмах). Для житлового фонду використовуються криві «B» (спрацювання при 3–5 In для кіл із невеликими пусковими струмами) та «C» (5–10 In для ліній з холодильниками, кондиціонерами та іншими двигунами).
3. ПКС – Гранична комутаційна здатність (Icu): максимальний струм короткого замикання, який автомат здатний розірвати, зберігши при цьому свою працездатність. Для побутових внутрішніх мереж стандартом є показник у 4,5 або 6 кА.

Правильне поєднання цих параметрів гарантує, що автоматичні вимикачі виконають відсікання аварійної ділянки до досягнення температур, небезпечних для ізоляції кабелю.

Чому не можна вибирати номінал автомата «із запасом»?

Найбільш поширеною і небезпечною помилкою серед недосвідчених монтажників є свідоме завищення номінального струму вимикача. Керуючись логікою «щоб не вибивало при одночасному включенні чайника та пральної машини», на стандартну розеткову лінію з кабелем перерізом 2,5 мм2 часто встановлюють апарат на 25 або навіть 32 Ампери.

Наслідки такого рішення в інженерній практиці є цілком передбачуваними:

• Повільне руйнування ізоляції: мідний дріт перерізом 2,5 мм2 у стіні безпечно витримує струм до 19–21 Ампера залежно від способу прокладки. При підключенні надмірного навантаження струм у лінії підніметься, наприклад, до 24 Ампер – кабель почне грітися і перегрівати ізоляцію кабелю.
• Відсутність реакції теплового розчеплювача: оскільки встановлений 25-амперний автомат вважає такий струм абсолютно нормальним, він не розімкне контакти. Біметалева пластина всередині пристрою залишиться нерухомою, поки всередині стіни не відбудеться повноцінне коротке замикання.
• Високий ризик пожежі: тривалий перегрів призводить до обвуглювання ПВХ-оболонки кабелю, утворення мікродуг між жилами та подальшого займання будівельних матеріалів навколо проводки.

Номінал автомата повинен жорстко обмежувати споживання лінії на рівні, який є безпечним для найтоншого провідника в цьому ланцюзі. Для стандартних мідних розеточних груп цим лімітом є вимикач на 16 Ампер у більшості побутових мереж, а для ліній освітлення з перерізом жил 1,5 мм2 – апарат на 10 Ампер.

Інші критичні помилки при комплектації розподільчих щитів

Окрім неправильного вибору номінального струму, існує ще кілька технологічних прорахунків, які зводять нанівець усю систему захисту. Сучасна низьковольтна апаратура потребує точного врахування специфіки об’єкта, оскільки навіть найдорожчий пристрій виявиться неефективним за умови безграмотного проєктування схеми. Електрики найчастіше фіксують такі системні помилки:

1. Ігнорування селективності захисту. Це ситуація, коли на ввід у квартиру та на окрему розеточну лінію встановлюють автомати з однаковим номіналом та кривою відключення. При аварії в одній кімнаті через відсутність каскадності знеструмлюється абсолютно все житло, оскільки обидва вимикачі для захисту мережі можуть спрацювати одночасно.
2. Використання апаратів з неправильною кривою відключення. Встановлення пристроїв із характеристикою «D» (розрахованою на важкі промислові силові автомати з великими пусковими струмами) у звичайній квартирі є небезпечним. При короткому замиканні в кінці довгої побутової лінії струму може просто не вистачити для миттєвого магнітного спрацювання такого модуля.

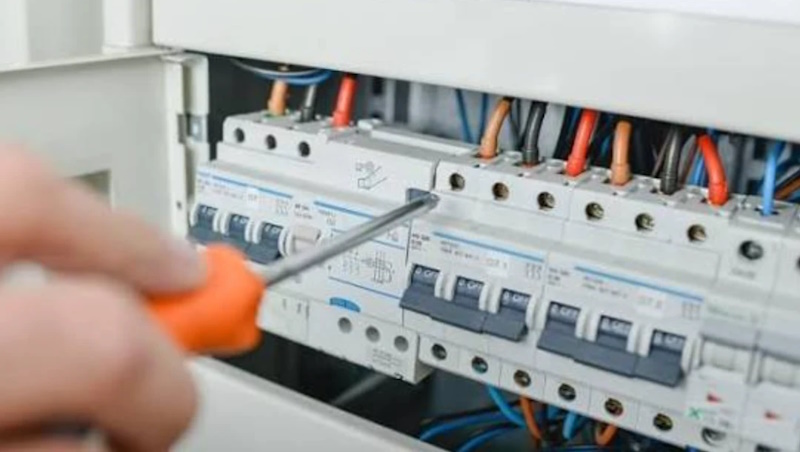

3. Підключення кількох дротів різного перерізу під один затискач. Якщо затиснути гвинтом клеми одночасно провід 1,5 мм2 та 2,5 мм2, тонша жила залишиться слабко зафіксованою. З часом у цьому місці виникне високий перехідний опір, який призведе до відгорання клеми самого автомата.

Також небезпечною помилкою є плутанина між автоматичним вимикачем та пристроєм захисного відключення (ПЗВ). Звичайний автомат захищає виключно лінії від перевантаження, але він абсолютно байдужий до витоку струму через тіло людини, тому ці пристрої повинні працювати лише в парі або замінюватися диференційними автоматами.

Сучасна культура монтажу низьковольтного обладнання вимагає відмови від застарілих та небезпечних компромісів, де пріоритет віддавався безперебійній роботі техніки всупереч безпеці. Надійність інженерних комунікацій базується на жорсткому дотриманні фізичних законів і балансу параметрів усіх компонентів системи. Автоматика в розподільчому боксі є останнім рубежем захисту, і її ефективність прямо пропорційна точності інженерних розрахунків на етапі проєктування. Використання якісної комутаційної апаратури та правильний розподіл навантаження по лініях дозволяють створити автономну систему, яка здатна локалізувати будь-яку внутрішню аварію непомітно для користувача та без шкоди для капітальних конструкцій будівлі.
