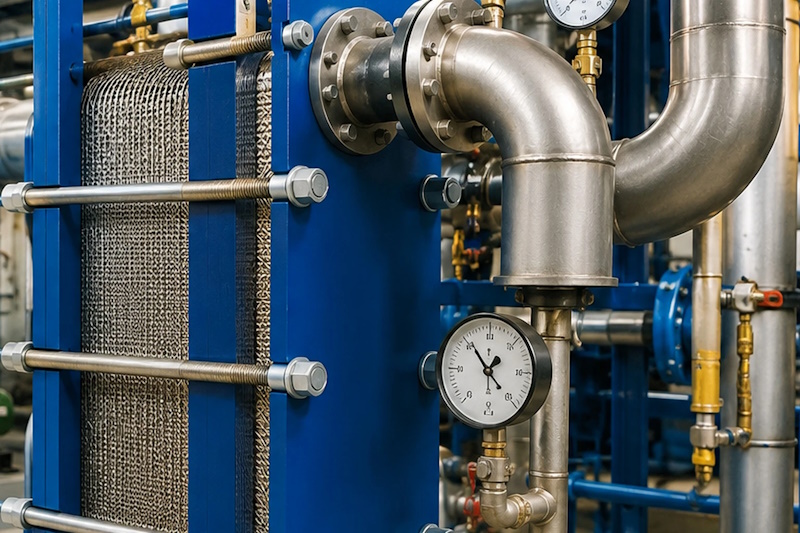

Промышленный теплообменник выбирают не по названию отрасли и не по одному значению мощности. На производственном объекте аппарат взаимодействует с технологическими средами, насосами, трубопроводами, регулирующей арматурой и автоматикой. Ошибка в одном исходном параметре способна изменить площадь теплообмена, сопротивление каналов, материалы и даже рекомендуемый тип конструкции. Поэтому подбор начинается с технического задания и анализа режима.
Раздел промышленные теплообменники на сайте ОПЭКС Энергосистемы объединяет несколько конструктивных групп: пластинчатые, паяные, кожухотрубные, сварные, полусварные, спиральные, ширококанальные, титановые, графитовые аппараты, конденсаторы, испарители, пастеризаторы, охладители и утилизаторы. Такая номенклатура показывает, почему одинаковое решение нельзя автоматически переносить между разными процессами.
В промышленности теплообмен используется для нагрева и охлаждения продукта, поддержания температуры оборудования, конденсации пара, испарения жидкостей, рекуперации тепла и подготовки вспомогательных сред. Конструкция должна соответствовать не только расчетным температурам, но и химическому составу, загрязненности, вязкости, фазовому состоянию и требованиям к очистке.
Какие исходные данные обязательны
- Наименование и состав сред. Формулировки вроде «техническая вода» недостаточно, если состав может влиять на коррозию или образование отложений.
- Расход каждого потока. Значения задают для нормального, минимального и максимального режима, если нагрузка меняется.
- Температуры на входе и выходе. Требуемые значения должны быть согласованы между собой и с доступным источником тепла или холода.
- Рабочее и расчетное давление. Нельзя смешивать обычный режим с предельными значениями, используемыми для прочностного расчета.
- Допустимые потери давления. Они определяют гидравлические ограничения и влияют на конфигурацию каналов.
- Загрязненность и вязкость. Эти свойства связаны с шириной проходов, скоростью потока и способом очистки.
- Условия размещения. Габариты, ориентация, доступ для обслуживания и возможности демонтажа должны быть известны заранее.
Выбор конструкции под процесс
Пластинчатые разборные аппараты ценятся за компактность, интенсивный теплообмен и доступ к поверхности после разборки. Паяные теплообменники имеют неразборную конструкцию и применяются там, где рабочие параметры и чистота сред соответствуют их исполнению. Кожухотрубные аппараты используют в задачах, где удобна трубная поверхность и соответствующая компоновка.
Сварные и полусварные конструкции рассматривают для режимов, в которых применение обычных эластомерных уплотнений ограничено. Спиральные аппараты имеют собственную геометрию каналов и могут использоваться для определенных технологических сред. Ширококанальные исполнения предназначены для потоков, которым требуются увеличенные проходы. Каждый тип имеет область рационального применения, которую определяют расчетом.
Порядок инженерного выбора
- Проверить тепловой баланс. Количество энергии, отдаваемое горячим потоком, должно соответствовать энергии, получаемой холодным потоком с учетом допустимых потерь.
- Оценить температурный напор. От доступной разности температур зависит требуемая площадь поверхности.
- Выполнить гидравлический расчет. Проверяют скорости, сопротивление и способность существующих насосов обеспечить расход.
- Сравнить материалы. Выбор делают по совместимости со средами, температуре и требованиям к сроку службы.
- Определить способ обслуживания. Нужно понимать, будет ли применяться разборка, механическая или химическая очистка.
- Проверить монтажные ограничения. Учитывают массу, габариты, патрубки, проходы и место для демонтажа.
- Согласовать автоматику. Аппарат должен работать устойчиво при изменении производственной нагрузки.
Чистые и загрязненные среды
Для чистых жидкостей можно применять компактные каналы, которые обеспечивают интенсивный теплообмен. При наличии частиц, волокон или склонности продукта к осаждению такой подход может вызвать быстрое загрязнение. В этом случае оценивают более широкие проходы, меньшую склонность к застойным зонам и доступность очистки.
Повышенная вязкость изменяет распределение потока и снижает интенсивность теплоотдачи. Данные о вязкости следует передавать при фактической рабочей температуре, поскольку свойства многих жидкостей значительно меняются при нагреве или охлаждении. Использование справочного значения при другой температуре приводит к ошибке в расчете.
Фазовые переходы
Конденсаторы и испарители рассчитываются с учетом изменения фазового состояния. При конденсации пар отдает скрытую теплоту и превращается в жидкость, а при испарении жидкость поглощает энергию. Распределение двухфазного потока, отвод конденсата и контроль уровня имеют принципиальное значение для устойчивой работы.
В таких системах нельзя ограничиваться только тепловой мощностью. Необходимо проверить качество пара, наличие неконденсируемых газов, условия отвода жидкости и допустимый перепад давления. Ошибки в обвязке могут снизить рабочую поверхность аппарата даже при корректном заводском расчете.
Материалы и защита от коррозии
- Нержавеющие стали. Применяются в широком диапазоне водных и технологических сред, но конкретная марка выбирается по составу потока.
- Титан. Используется там, где его коррозионная стойкость соответствует агрессивной среде и экономически обоснована.
- Специальные сплавы. Рассматриваются для условий, в которых стандартные материалы не обеспечивают требуемую стойкость.
- Графит. Применяется в специализированных аппаратах для определенных химических процессов.
- Уплотнения. В разборных конструкциях материал прокладки должен соответствовать температуре и химическому составу среды.
Почему важны частичные нагрузки
Производственная линия редко работает постоянно в одной точке. Изменяются количество продукта, температура сырья, сезонные условия и доступная мощность источника. Теплообменник должен обеспечивать не только максимальный режим, но и устойчивое регулирование при сниженной нагрузке.
Если регулирующий клапан выбран без учета диапазона расходов, система будет колебаться или плохо поддерживать температуру. Иногда требуется разделение мощности на несколько аппаратов или изменение схемы включения. Такое решение оценивают вместе с требованиями резервирования и непрерывности процесса.
Техническое сравнение предложений
Сравнивать два предложения корректно только при одинаковых исходных данных. Необходимо проверять расчетные температуры, расходы, материалы, допустимые потери давления, площадь поверхности и запас. Более низкая цена может быть следствием другого технического задания, а не более эффективной конструкции.
Грамотно выбранный промышленный теплообменник является частью технологической системы. Его параметры должны быть согласованы с источником энергии, насосами, арматурой, автоматикой и режимом обслуживания. Только комплексный расчет позволяет получить решение, которое выполняет задачу не на бумаге, а в реальной эксплуатации.
